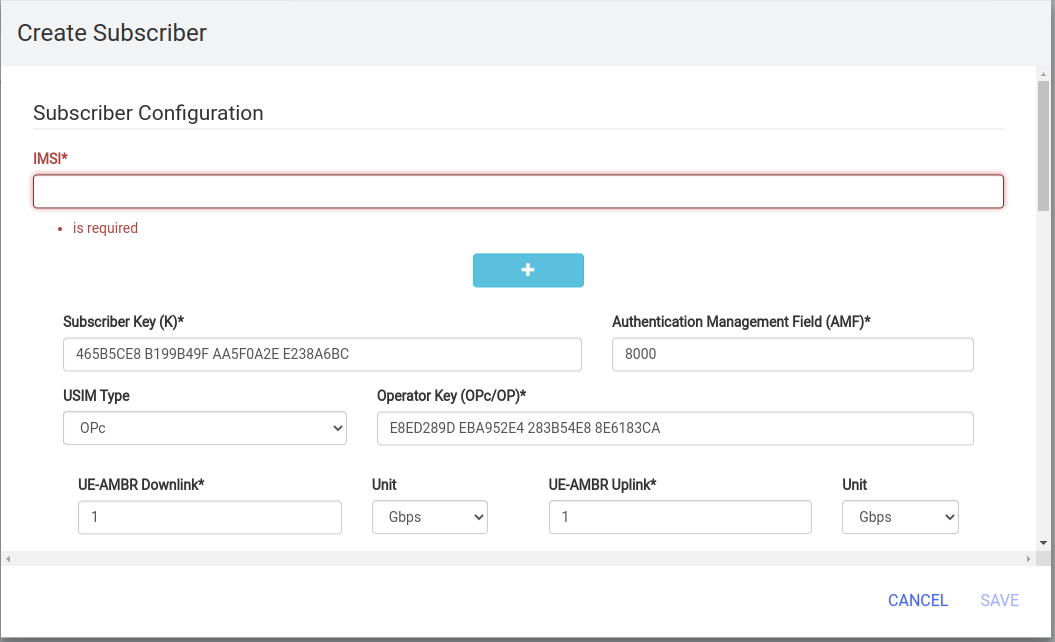

    ![image](https://user-images.githubusercontent.com/34441920/168581263-4bcccdae-688a-4ead-b10f-f30f5fb3d341.png)


  8. 0x2f0713 revised this gist May 16, 2022. 1 changed file with 8 additions and 1 deletion.
    9 changes: 8 additions & 1 deletion README.md
    View file
    Original file line number Diff line number Diff line change
    @@ -125,4 +125,11 @@ Username: admin
    Password: 1423
    ```
    Giao diện quản lý sau khi đăng nhập như sau:
    ![image](https://user-images.githubusercontent.com/34441920/168519776-7eaa2905-86fc-4889-8f86-c645fae47cc6.png)
    ![screenshot](https://user-images.githubusercontent.com/34441920/168575138-fa147ea0-fa4f-4e5f-ab2c-94f230c088ec.png)

    ###### Sua thong tin subscriber
    ![screenshot_1](https://user-images.githubusercontent.com/34441920/168579275-53e079d3-48a3-41b0-898e-bec386556f39.png)
    Sua thong tin xac thuc cua subscriber
    ![screenshot_2](https://user-images.githubusercontent.com/34441920/168579289-bdd0664e-b45f-4b5a-bdca-33e0a782c2e2.png)
    Sua config APN/DNN cua subscriber

  9. 0x2f0713 revised this gist May 16, 2022. 1 changed file with 4 additions and 5 deletions.
    9 changes: 4 additions & 5 deletions README.md
    View file
    Original file line number Diff line number Diff line change
    @@ -1,4 +1,4 @@
    # 5G Standalone Images
    # 5G Standalone Deployment
    Repo có 2 image là `open5gs` (core network) và `openairinterface5g` (RAN). Source code đã được đóng trong images, là thư mục `/open5gs` và `/oai-ran`. Không sử dụng câu lệnh pull ~~`docker pull 0x2f0713/5g-sa`~~ bên phải tài liệu này, pull images theo phần cài đặt phía dưới
    ## Nội dung
    1. Giới thiệu chung
    @@ -19,8 +19,8 @@ docker pull 0x2f0713/open5gs:v1.0.3
    ```
    ##### II.1.2. Run Docker container
    ```
    docker network create --gateway 10.0.0.1 --subnet 10.0.0.0/16 5g # Create network bridge name "5g"
    docker run --name open5gs -d -t --cap-add=NET_ADMIN --cap-add=NET_RAW --net 5g -p 127.0.0.1:3001:3000 --ip 10.0.0.2 --device /dev/net/tun 0x2f0713/open5gs:v1.0.3 # Run Docker container with name "open5gs"
    docker network create --gateway 10.0.0.1 --subnet 10.0.0.0/16 5g
    docker run --name open5gs -d -t --cap-add=NET_ADMIN --cap-add=NET_RAW --net 5g -p 127.0.0.1:3001:3000 --ip 10.0.0.2 --device /dev/net/tun 0x2f0713/open5gs:v1.0.3
    ```
    ##### II.1.3. Run core network in containter
    ```
    @@ -37,8 +37,7 @@ docker pull 0x2f0713/openairinterface5g:v1.0.0
    ```
    #### II.2.2. Run Docker container
    ```
    docker network create --gateway 10.0.0.3 --subnet 10.0.0.0/16 5g # Create network bridge name "5g"
    docker run --name openairinterface5g -d -t --privileged --net 5g --ip 10.0.0.3 openairinterface5g # Run Docker container with name "openairinterface5g"
    docker run --name openairinterface5g -d -t --privileged --net 5g --ip 10.0.0.3 openairinterface5g
    ```
    #### II.2.3. Run bash in containter
    ```
  10. 0x2f0713 revised this gist May 16, 2022. 1 changed file with 3 additions and 2 deletions.
    5 changes: 3 additions & 2 deletions README.md
    View file
    Original file line number Diff line number Diff line change
    @@ -7,7 +7,8 @@ Repo có 2 image là `open5gs` (core network) và `openairinterface5g` (RAN). So
    4. Sửa mã nguồn và triển khai

    ## I. Giới thiệu chung
    ![Imgur](https://i.imgur.com/ZzDEL7D.png)
    So do mang
    ![image](https://user-images.githubusercontent.com/34441920/168519835-cd11944e-6a00-4c21-9d07-9eb0eb1fcced.png)
    ## II. Cài đặt

    ### II.1. Open5GS
    @@ -125,4 +126,4 @@ Username: admin
    Password: 1423
    ```

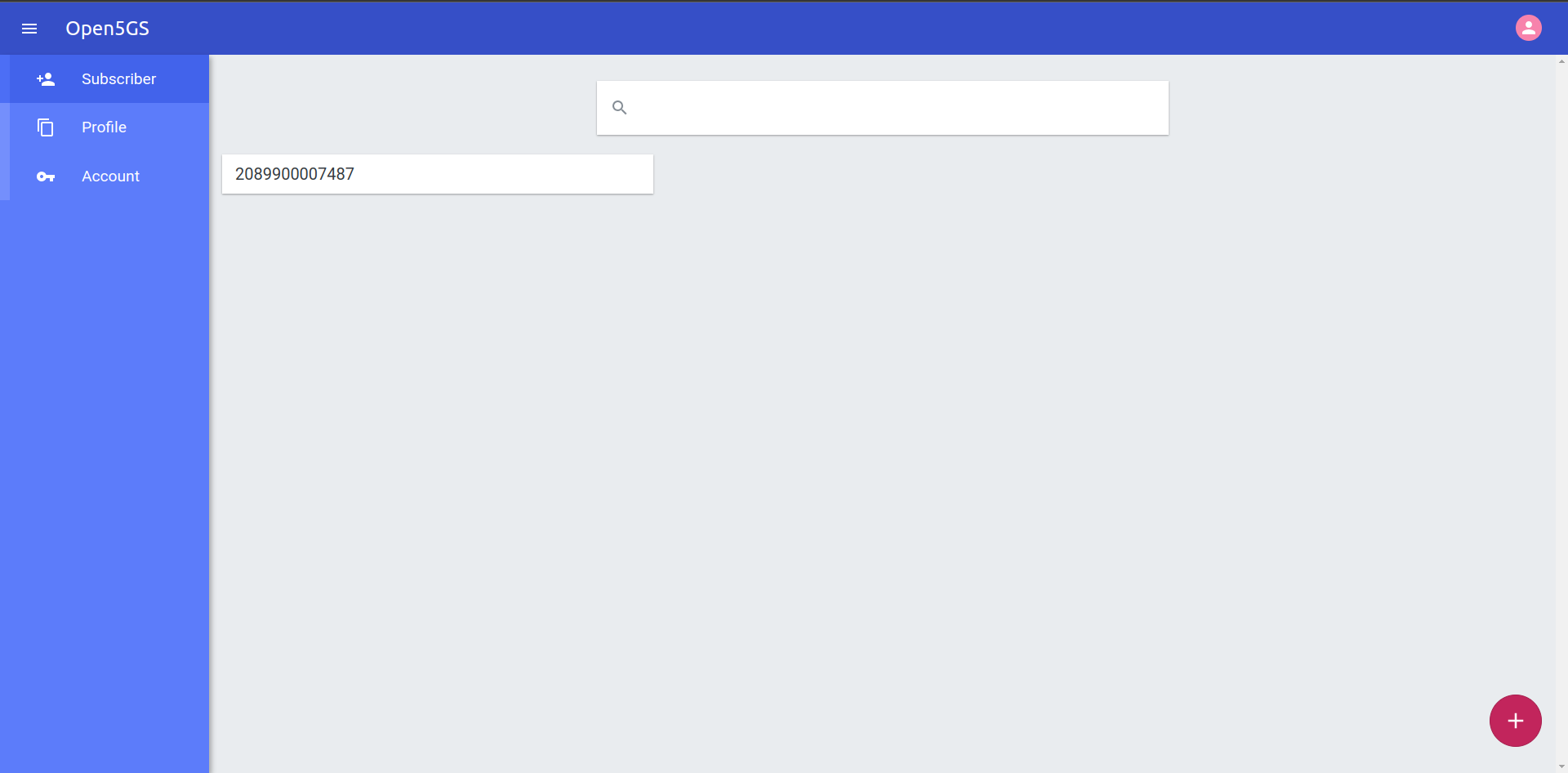

    Giao diện quản lý sau khi đăng nhập như sau:
    ![Imgur](https://i.imgur.com/TqYs7Dm.png)
    ![image](https://user-images.githubusercontent.com/34441920/168519776-7eaa2905-86fc-4889-8f86-c645fae47cc6.png)
  11. 0x2f0713 created this gist May 16, 2022.
    128 changes: 128 additions & 0 deletions README.md
    View file
    Original file line number Diff line number Diff line change
    @@ -0,0 +1,128 @@
    # 5G Standalone Images
    Repo có 2 image là `open5gs` (core network) và `openairinterface5g` (RAN). Source code đã được đóng trong images, là thư mục `/open5gs` và `/oai-ran`. Không sử dụng câu lệnh pull ~~`docker pull 0x2f0713/5g-sa`~~ bên phải tài liệu này, pull images theo phần cài đặt phía dưới
    ## Nội dung
    1. Giới thiệu chung
    2. Cài đặt
    3. Cấu hình
    4. Sửa mã nguồn và triển khai

    ## I. Giới thiệu chung
    ![Imgur](https://i.imgur.com/ZzDEL7D.png)
    ## II. Cài đặt

    ### II.1. Open5GS

    ##### II.1.1. Pull stable docker image
    ```
    docker pull 0x2f0713/open5gs:v1.0.3
    ```
    ##### II.1.2. Run Docker container
    ```
    docker network create --gateway 10.0.0.1 --subnet 10.0.0.0/16 5g # Create network bridge name "5g"
    docker run --name open5gs -d -t --cap-add=NET_ADMIN --cap-add=NET_RAW --net 5g -p 127.0.0.1:3001:3000 --ip 10.0.0.2 --device /dev/net/tun 0x2f0713/open5gs:v1.0.3 # Run Docker container with name "open5gs"
    ```
    ##### II.1.3. Run core network in containter
    ```
    docker exec -it open5gs bash
    cd /open5gs
    ./run.sh
    ```

    ### II.2. OpenAirInterface5G

    #### II.2.1. Pull stable docker image
    ```
    docker pull 0x2f0713/openairinterface5g:v1.0.0
    ```
    #### II.2.2. Run Docker container
    ```
    docker network create --gateway 10.0.0.3 --subnet 10.0.0.0/16 5g # Create network bridge name "5g"
    docker run --name openairinterface5g -d -t --privileged --net 5g --ip 10.0.0.3 openairinterface5g # Run Docker container with name "openairinterface5g"
    ```
    #### II.2.3. Run bash in containter
    ```
    docker exec -it openairinterface5g bash
    ```
    ###### II.2.3.1 Run gNB
    ```
    cd cmake_targets/ran_build/build/
    ./nr-softmodem -O ../../../targets/PROJECTS/GENERIC-NR-5GC/CONF/gnb.sa.band78.fr1.24PRB.usrpb210.conf --rfsim --sa
    ```
    ###### II.2.3.2 Run nrUE
    ```
    cd cmake_targets/ran_build/build/
    ./nr-uesoftmodem -r 24 --numerology 1 --band 78 -C 3604320000 -s 24 --sa --rfsim -O ../../../targets/PROJECTS/GENERIC-NR-5GC/CONF/ue.conf
    ```

    ## III. Cấu hình
    ### III.1. Cấu hình `open5gs`:
    1. Addresses:
    - MongoDB = 127.0.0.1:27017
    - WebUI = 10.0.0.2:3000
    - SMF-gtpc = 127.0.0.4 :2123 for S5c, N11
    - SMF-gtpu = 127.0.0.4 :2152 for N4u (Sxu)
    - SMF-pfcp = 127.0.0.4 :8805 for N4 (Sxb)
    - SMF-frDi = 127.0.0.4 :3868 for Gx auth
    - SMF-sbi = 127.0.0.4 :7777 for 5G SBI (N7,N10,N11)
    - AMF-ngap = 127.0.0.5 :38412 for N2
    - AMF-sbi = 127.0.0.5 :7777 for 5G SBI (N8,N12,N11)
    - UPF-pfcp = 127.0.0.7 :8805 for N4 (Sxb)
    - UPF-gtpu = 10.0.0.2:2152 for S5u, N3, N4u (Sxu)
    - PCRF-frDi = 127.0.0.9 :3868 for Gx
    - NRF-sbi = 127.0.0.10:7777 for 5G SBI
    - AUSF-sbi = 127.0.0.11:7777 for 5G SBI
    - UDM-sbi = 127.0.0.12:7777 for 5G SBI
    - PCF-sbi = 127.0.0.13:7777 for 5G SBI
    - NSSF-sbi = 127.0.0.14:7777 for 5G SBI
    - BSF-sbi = 127.0.0.15:7777 for 5G SBI
    - UDR-sbi = 127.0.0.20:7777 for 5G SBI
    2. PLMN, TAC,...
    - MCC: 208
    - MNC: 99
    - TAC: 1
    - s_nssai
    - sst: 1
    - sd: 000001

    3. Subscribers (quan ly qua WebUI)
    - IMSI: 2089900007487
    - Key: fec86ba6eb707ed08905757b1bb44b8f
    - OPc: C42449363BBAD02B66D16BC975D77CC1
    - DNN: internet
    - nssai_sst: 1
    - nssai_sd: 1

    ### III.2. Cấu hình `openairinterface5g`:
    - PCI: 0
    - Bandwidth: 24PRB
    - Band: 78
    - Subcribers: giống như info trên core network

    ### III.3. Cấu hình mạng

    - Network name: 5g
    - Gateway: 10.0.0.1
    - Open5Gs IP: 10.0.0.2
    - OpenAirInterface5G IP: 10.0.0.3



    ### II.3. Advanced

    #### II.3.1. Capture traffic with Wireshark
    **Lưu ý:** Cần sử dụng Wireshark phiên bản 3.0.0 trở lên để xem được traffic NGAP. [Cách cài Wireshark phiên bản 3.0.0 trở lên](https://itsfoss.com/install-wireshark-ubuntu/)
    1. Lấy network ID của docker:
    <pre>
    ox2fo713@ox2fo713:~$ docker network ls
    NETWORK ID NAME DRIVER SCOPE
    <b>801ee26c775f</b> 5g bridge local
    </pre>
    2. Capture interface có dạng `br-${network-id}` (ví dụ: br-<b>801ee26c775f</b>)
    #### II.3.2. Quản lý thông tin subscribers qua WebUI
    Đăng nhập trên trang `http://localhost:3001` ở máy host với thông tin đăng nhập
    ```
    Username: admin
    Password: 1423
    ```
    Giao diện quản lý sau khi đăng nhập như sau:
    ![Imgur](https://i.imgur.com/TqYs7Dm.png)
